鋼絲繩是將力學性能和幾何尺寸符合要求的鋼絲按照一定的規則捻制在一起的螺旋狀鋼絲束，被廣泛應用于冶金、船舶、電梯、索道、礦山、海洋、橋梁、軍工、航天等各個行業和領域，但你知道它是怎樣制造出來的嗎？

看完視頻后再來了解一些鋼絲繩的生產工藝流程

鋼絲繩的生產工藝流程

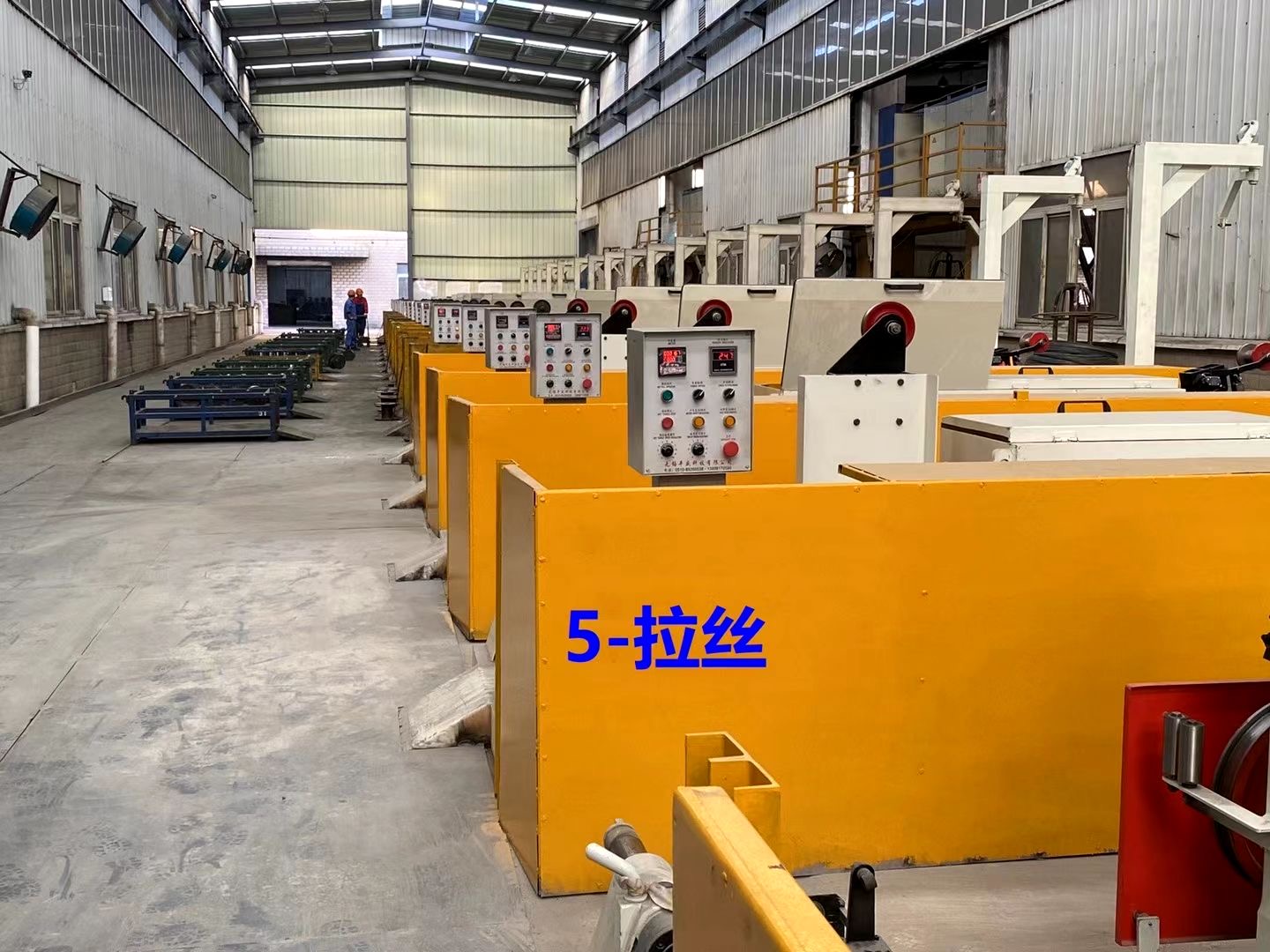

1鋼絲繩的生產工藝流程之拉絲

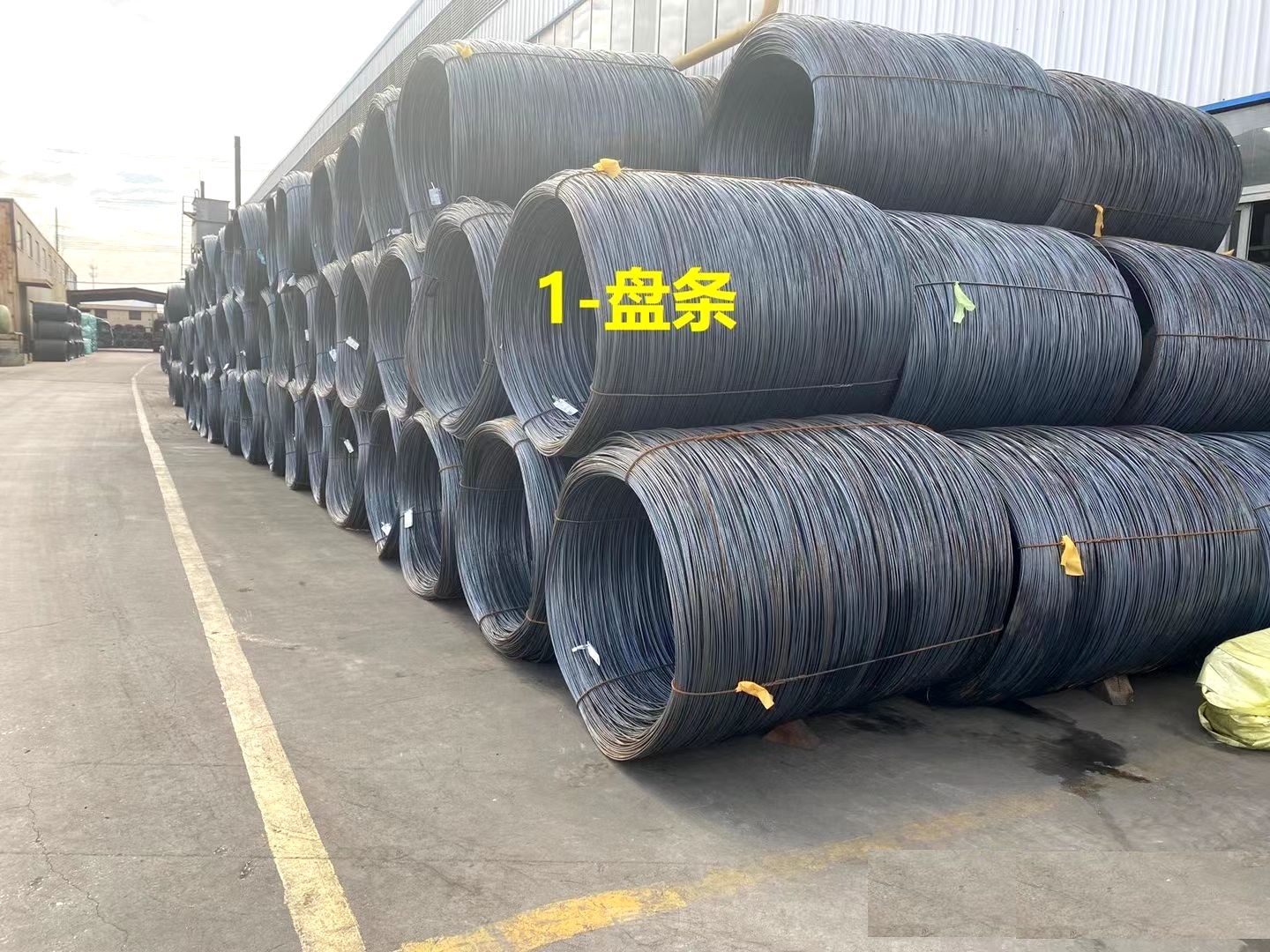

原材料:這里說的鋼絲繩拉絲是指原材料經過酸洗、磷化、剝殼、開坯，其間進行一次或多次的拔拉，改變其分子機構，使其達到目標直徑的一種工藝手段。原材料有0.14～10.00mm的黑色金屬和直徑為0.01～16.00mm的有色金屬。

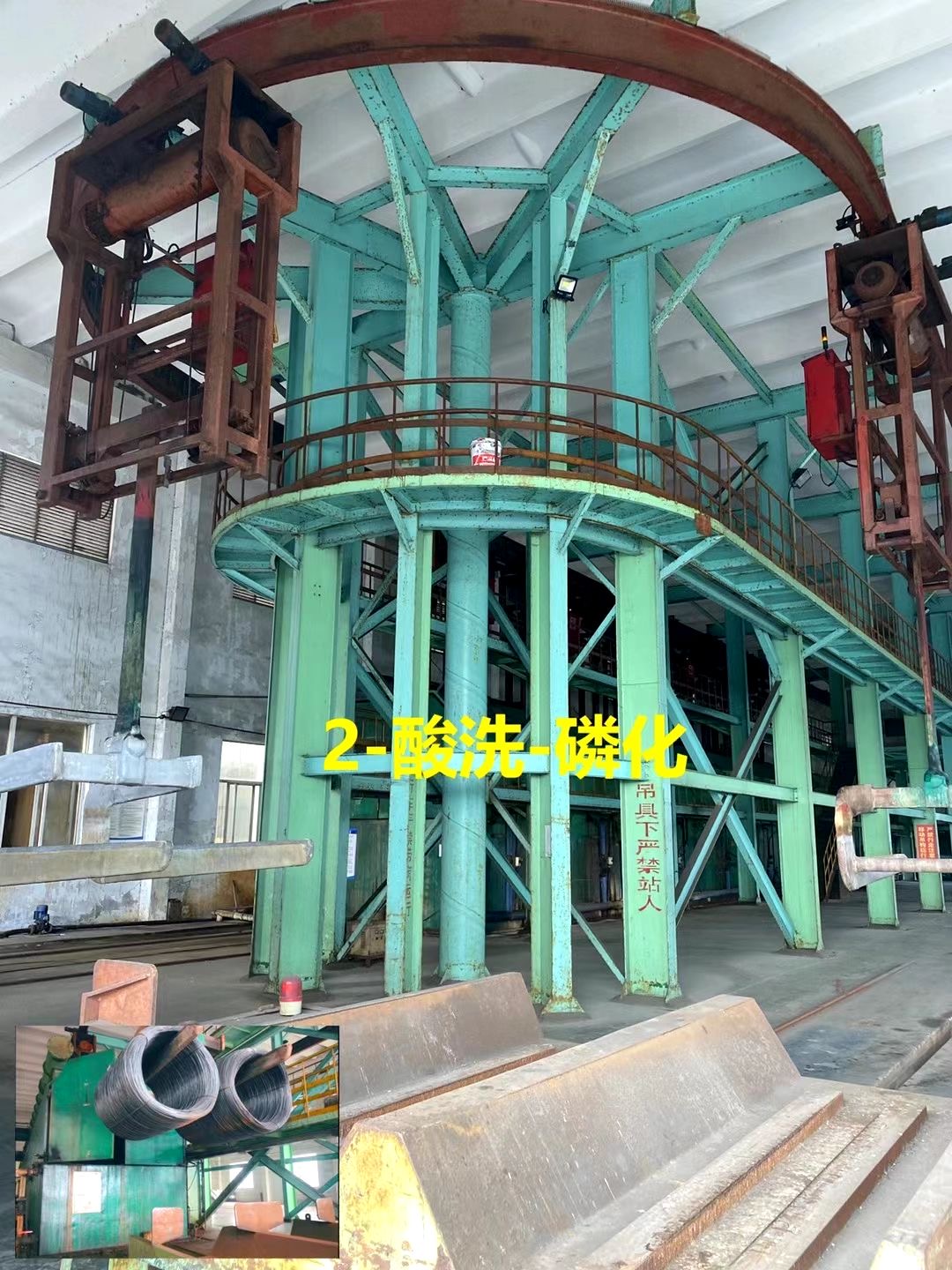

酸洗：用酸液洗去鋼絲繩原材料表面銹蝕物和軋皮的過程，在鋼絲繩生產工藝中又叫剝殼，主要把高線的氧化物剝離，以免鐵銹等雜質影響開坯，損壞拉絲模具。

磷化：通俗的說就是把材料浸入磷酸鹽溶液中，使其表面獲得一層不溶于水的磷酸鹽薄膜的工藝。在一定程度上防止腐蝕。

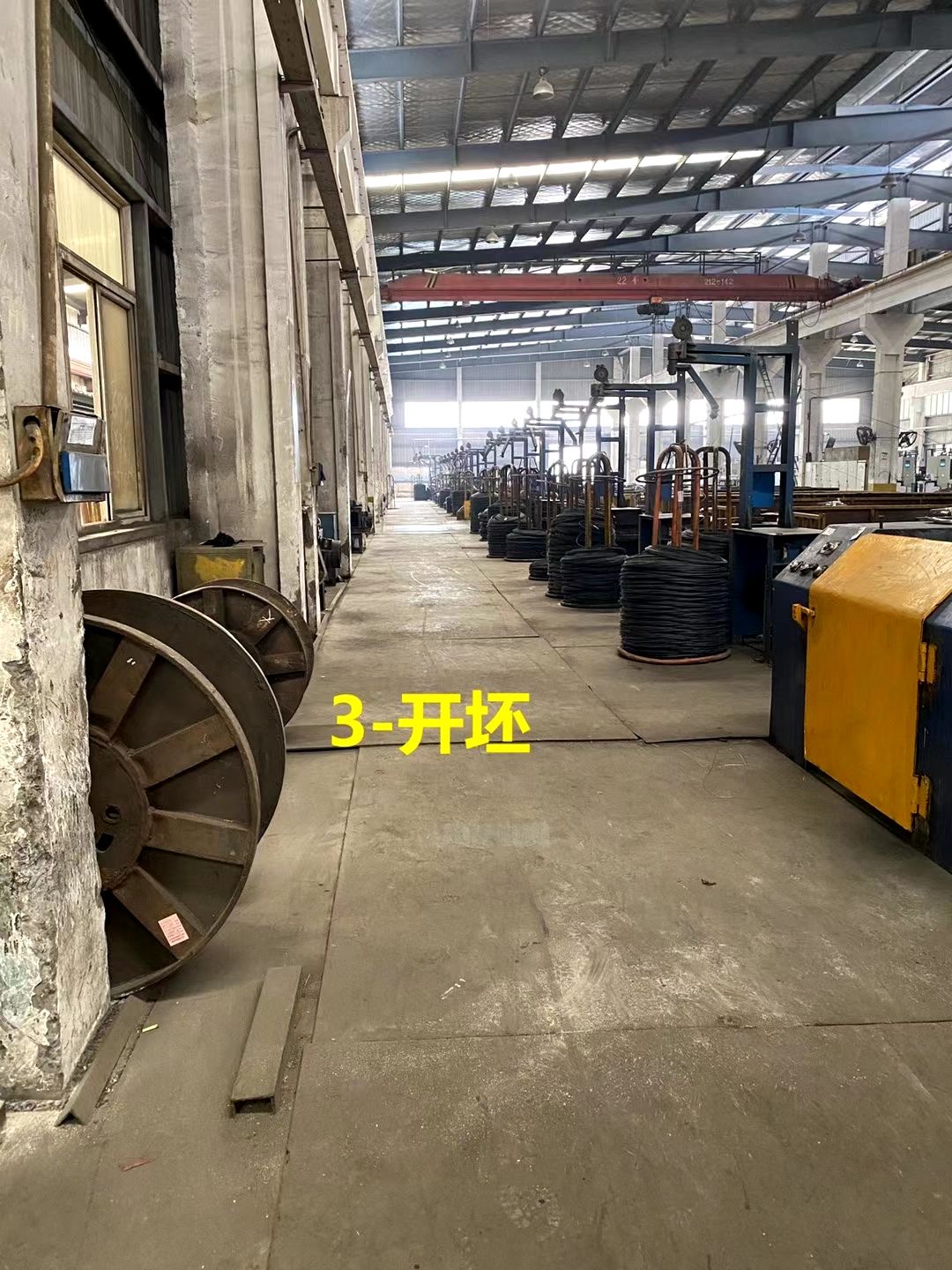

開坯：通過各種拉制金屬線的模具中心的一定形狀的孔，圓、方、八角或其它特殊形狀。當金屬強行穿過模孔時尺寸、形狀都發生變化。

冷拔絲：普通的圓鋼，讓它通過比它的直徑小一點的孔中強行拉過，則圓鋼直徑就會變小，長度會伸長，不斷重復這樣的加工過程，則圓鋼就會進一步變小。產生這種塑性變形以后的鋼材硬度會增加，塑性會基本消失。不要求塑性，只要求強度的場合，可以使用這樣的鋼材。

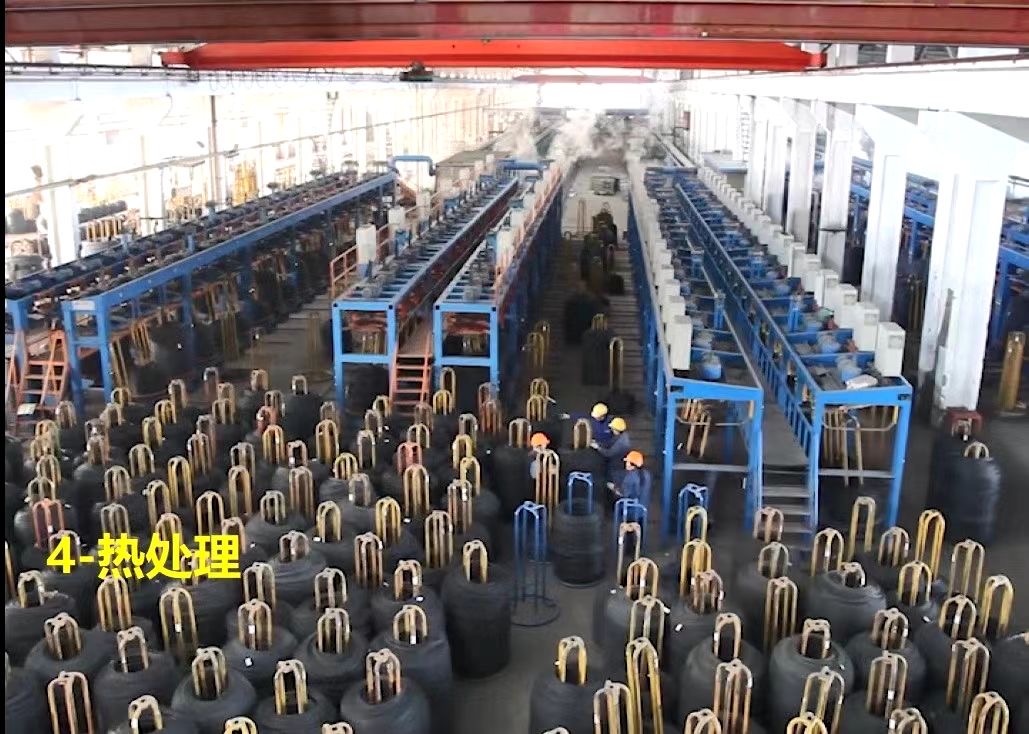

回火：因?yàn)殇摻z的分子結構已經破壞，只有回火再次還原鋼絲內部的結構。以便于再次拉絲，這樣不易斷裂，而且能拉到我們想要的強度。強度就是我們說的的抗拉強度。強度是拉絲拉出來的，不是熱處理出來的。這就是鋼絲繩工藝和機械加工工藝最大的區別了。一般的強度：1470N/mm2,1570N/mm2,1670N/mm2,1770N/mm2,1870N/mm2,1960N/mm2.強度越高，拉力越強，但是韌性越差。所以，我們?cè)阡摻z繩選型上應選擇合適的強度。不能一味高強度。高強度鋼絲繩拉力是強的，但是在耐磨度和柔韌性方面比較弱。

2鋼絲繩的生產工藝流程之捻股

捻股的類型、結構和用途 鋼絲繩的類型、結構、原料和生產工藝取決于用途。一般鋼絲繩用直徑 0.1～6.0mm 圓斷面的碳素鋼絲。捻制密封和半密封鋼絲繩時，采用 Z形和其他異型鋼絲。鋼絲繩的類型按用途分：有懸吊橋梁用繩和礦用捻股、架空索道用承載繩、傳動裝置用牽引繩、電梯用繩、捆扎和拖編貨物用系扎繩等。鋼絲繩的品種不斷增多，結構日益復雜，除采用各種涂層鋼絲外，還使用不銹鋼絲和雙金屬鋼絲。為確保鋼絲繩使用的安全性和可靠性,要求鋼絲繩有足夠的強度,良好的撓性、捻制的密實性、抗壓性、耐磨性、耐腐蝕性和抗疲勞強度等，其中強度最為重要。

鋼絲繩的截面結構有點接觸圓股、線接觸圓股、面接觸圓股、異型股、單層股不旋轉、密封及扁平等。其中面接觸圓股鋼絲繩是靠捻股機的牽引力將線接觸繩股通過拔絲模或輥模拔制而成。通過拉模，繩股變形前和變形后的截面

捻股中 有涂油和鍍層兩種防腐措施。

涂油

所有鋼絲繩都必須涂油。纖維芯浸油，要求油脂能夠保護纖維芯不腐爛、不銹蝕鋼絲,滋潤纖維,并從內部潤滑鋼絲繩。表面涂油使繩股中所有鋼絲表面都均勻地涂上一層防銹潤滑油脂，其中對摩擦提升和礦水大的礦井用繩，要涂增磨和抗水性強的黑油油脂；其他用途則涂成膜性強、防銹性能好的紅油油脂，并要求油層薄，便于在操作過程中保持清潔。

鍍層

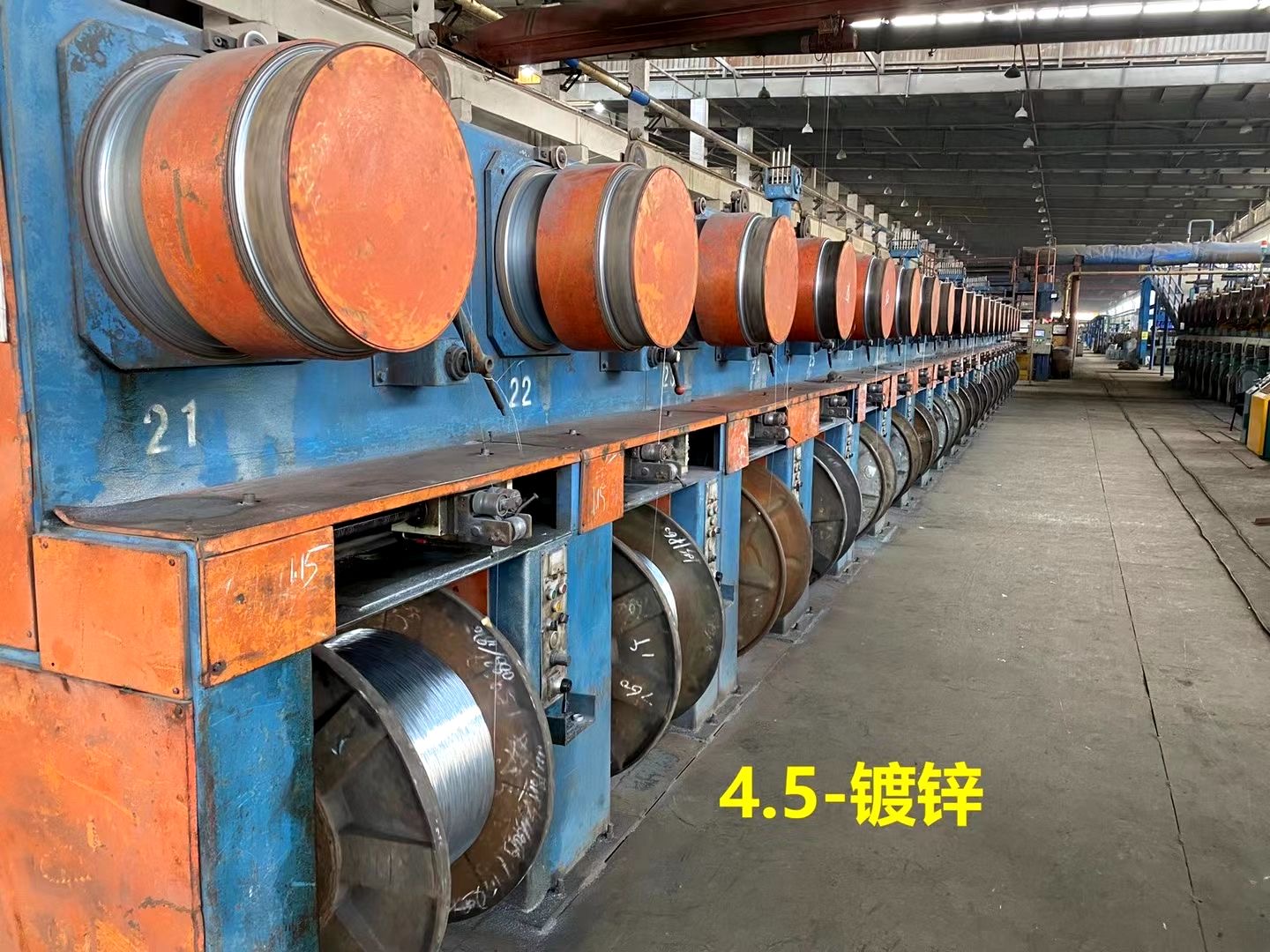

有鍍鋅、鍍鋁、涂尼龍或塑料等。鍍鋅又分鋼絲先鍍后拔的薄鍍層和鋼絲拔后鍍鋅的厚鍍層，厚鍍層的機械性能比光面鋼絲繩有所降低，宜在嚴重腐蝕環境中使用。鍍鋁鋼絲繩比鍍鋅鋼絲繩更耐腐蝕、耐磨、耐熱，主要用于漁業拖網船舶及含H2S的礦井等，采用先鍍后拔法生產。涂尼龍或塑料的鋼絲繩分涂繩和涂股后合繩兩種。前者用于靜索，后者用于動索。

卷線工序

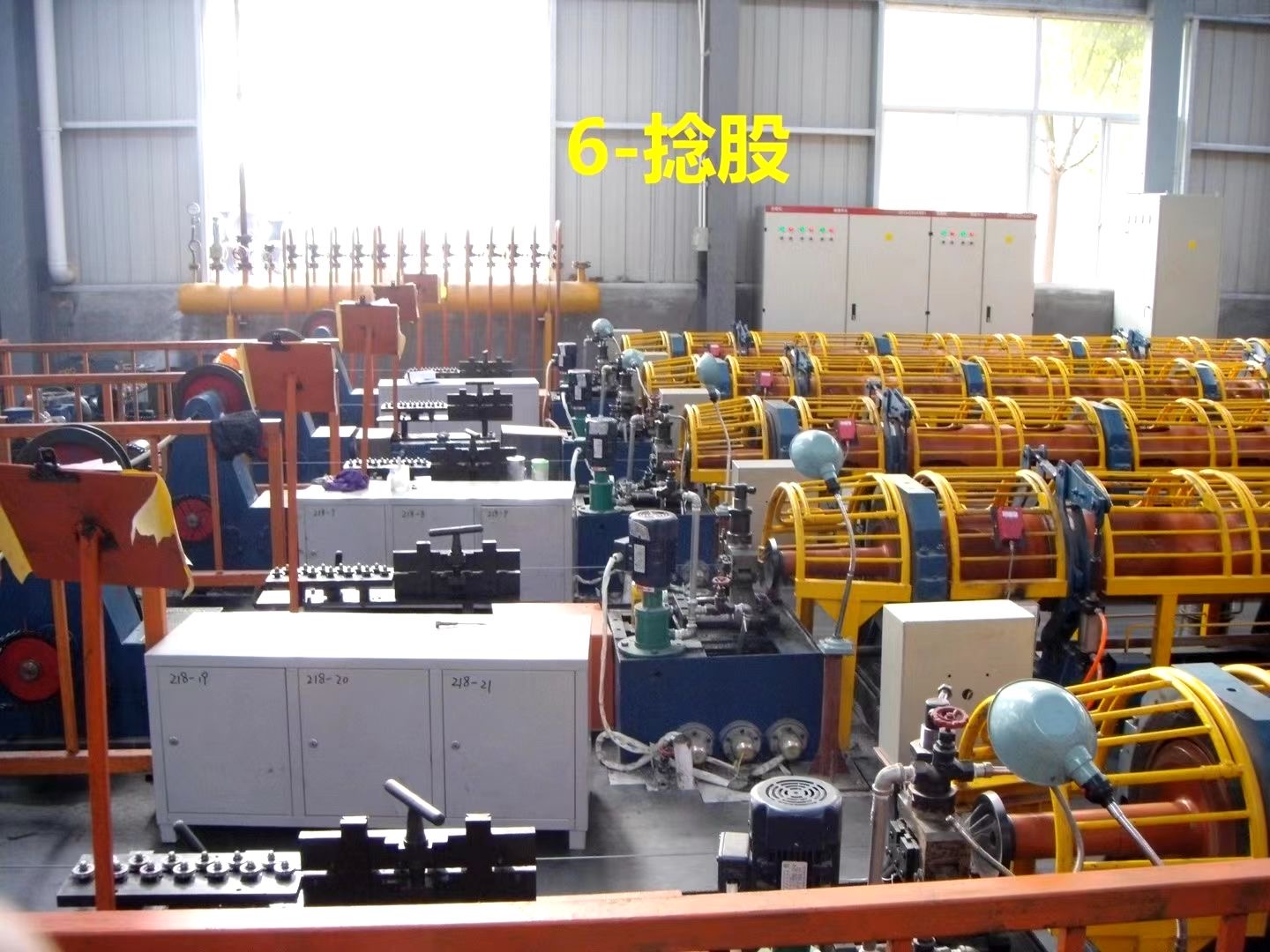

將鋼絲線盤，重新卷在捻股機的工字輪上；也可將鋼絲從拔絲機后直接卷到工字輪上。 捻股 將鋼絲捻成繩股。捻股機有筐籃式、軸管式、無管式和雙捻機等。為12軸管式捻股機示意圖，1是裝下層繩股的工字輪，2是旋轉的機筒，內裝12個卷滿鋼絲的工字輪,3是成股的壓線瓦，4是牽引輪，5是上層繩股的收線輪，機筒旋轉一周，牽引輪引出的繩股長度即為股的捻距。

3鋼絲繩的生產工藝流程之合繩

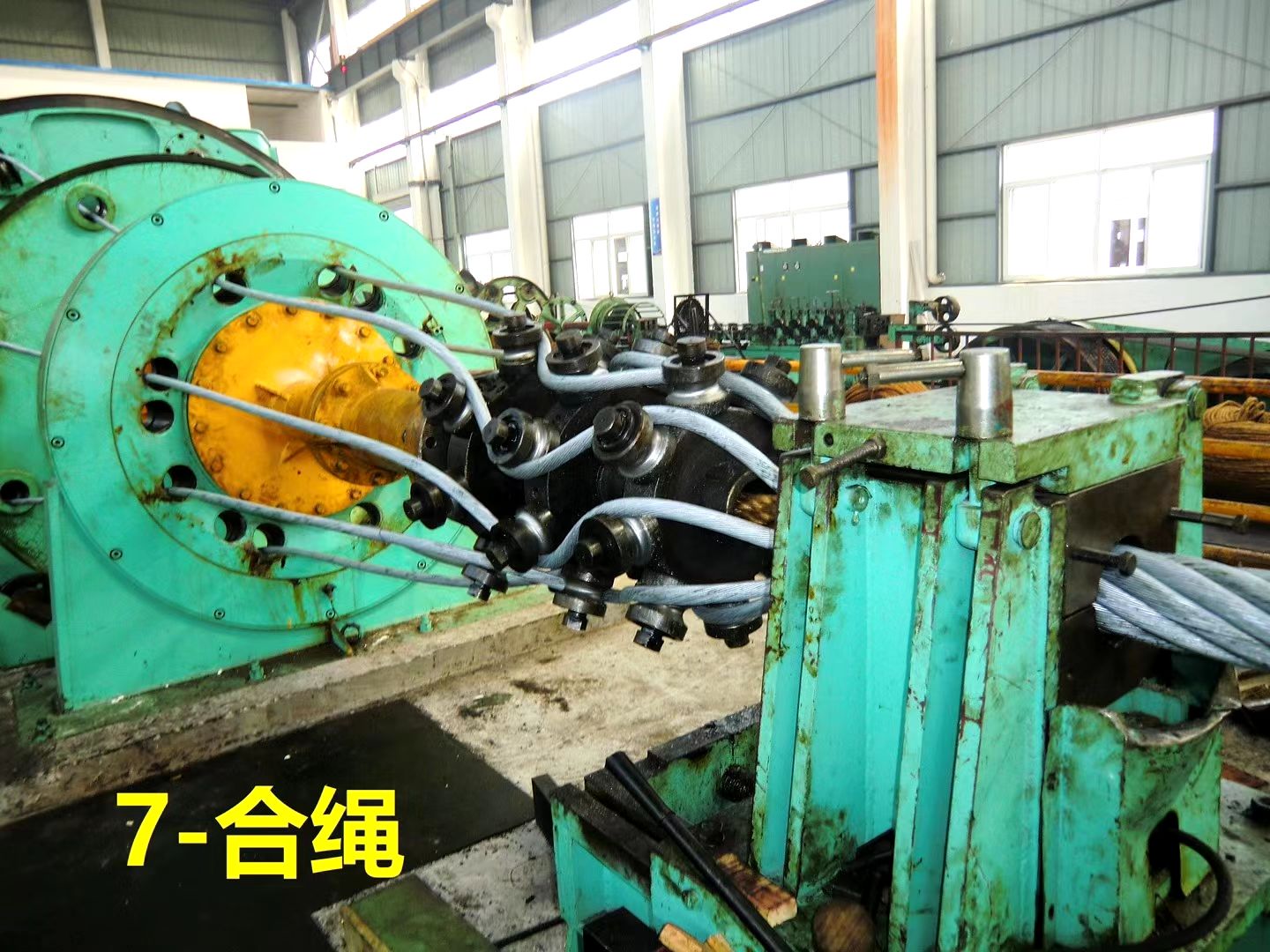

在合繩機上將繩股圍繞繩芯中心線作螺旋線排列生產鋼絲繩的工藝過程。合繩要嚴格按照鋼絲繩制造工藝規定進行。合繩機選定后，應認真選配合繩用股，股的規格、結構、捻向(見鋼絲繩捻法)、長度等應滿足鋼絲繩制造卡片的要求。股選定后，將載股工字輪安裝在合繩機的工字輪輪架上。合繩工序中工字輪的安裝、股的穿線方法、捻制參數的調整及捻制操作與捻股時的相同。合繩與捻股相比，僅在捻制工藝上有所不同。鋼絲繩的捻制分為單捻鋼絲繩的捻制、雙捻鋼絲繩的捻制和三捻鋼絲繩的捻制3種類型。

單捻鋼絲繩捻制方法和捻制工藝與相同結構的股的捻制方法和捻制工藝基本相同，區別僅在于在單捻鋼絲繩中，圍繞繩芯外的各捻制層的鋼絲捻向是交替變化的，捻向則按外層鋼絲的捻向確定。密封鋼絲繩屬單捻鋼絲繩，捻制方法與捻制圓股單捻鋼絲繩相似，其不同點在于，捻制時必須保證繩芯外的異形鋼絲大面始終朝向鋼絲繩的外表面。密封鋼絲繩繩芯外異形鋼絲的捻制一般在專用設備上完成。

雙捻鋼絲繩通常由2、3、4、6、7、8根股捻制而成。目前最多可達到36股，品種多，結構較復雜，是應用最廣泛的鋼絲繩。應用最普遍的是由6根股組成的雙捻鋼絲繩。中細規格的雙捻鋼絲繩可采用管式捻股機捻制。粗規格鋼絲繩，特別是同向捻鋼絲繩(見鋼絲繩捻法)，采用筐籃式合繩機捻制。異形股鋼絲繩可采用專用設備捻制，也可在普通合繩機上將圓形股變形成異形股后捻制成鋼絲繩。面接觸鋼絲繩可采用異形鋼絲繩捻制法制造，也可采用塑性壓縮法制造。塑性壓縮法是在捻股時將圓形股經受拉拔或輥壓，使股中鋼絲產生塑性變形，改變股內鋼絲的接觸狀態，然后用這種股捻制成鋼絲繩。三捻鋼絲繩的捻制與雙捻鋼絲繩的捻制相同，只是捻制次數增加了。 所有鋼絲繩都應捻制成不松散的。鋼絲繩的不松散性能通過合繩時對捻制股進行預變形實現。金屬繩芯的鋼絲繩也可以采用熱處理方法獲得不松散性能。為了改善鋼絲繩的力學性能和不松散性能，除合繩時對股進行預變形外，捻股和合繩時還廣泛采用股矯直工藝，以消除鋼絲繩的捻制應力。

在合繩機的牽引輪和收線裝置之間設有鋼絲繩涂油槽，對鋼絲繩涂油。鋼絲繩涂油后經排線機構均勻地纏繞在收線機構的工字輪上。捻制完畢后，鋼絲繩的繩頭用軟鋼絲扎緊并固定在工字輪輪盤上。
